نقاط مهمة يجب ملاحظتها حول مفاتيح كهروضوئية لتحديد موضع باب مصعد Mitsubishi

رسم توضيحي لوظيفة MON1/0=2/1

من خلال ضبط MON1=2 وMON0=1 على لوحة P1، يمكنك عرض الإشارات المتعلقة بدائرة قفل الباب. يُعد 7SEG2 الأوسط هو الإشارة المتعلقة بالباب الأمامي، بينما يُعد 7SEG3 الموجود على اليمين هو الإشارة المتعلقة بالباب الخلفي. يوضح الشكل أدناه معنى كل مقطع:

بالنسبة للفحص واستكشاف الأعطال في الموقع، ينبغي التركيز على جانبين.

أولاً، ما إذا كانت الإشارات تتغير بشكل صحيح أثناء عملية فتح الباب وإغلاقه. (تحقق من وجود دائرة قصر أو توصيل خاطئ أو تلف في المكونات)

ثانياً، ما إذا كان تسلسل عمل إشارات CLT وOLT وG4 و41DG صحيحاً أثناء عملية فتح الباب وإغلاقه. (تحقق من وجود خطأ في موضع وحجم مفاتيح الباب الكهروضوئية ومفاتيح GS)

① وضع الاستعداد لإغلاق الباب في الوضع التلقائي

② تم استلام إشارة فتح الباب

③ جارٍ فتح الباب

④ اكتمل فتح الباب في موضعه (محور الضوء السفلي فقط محجوب، حالة اكتمال فتح الباب في موضعه، وOLT متوقف)

⑤ تم استلام إشارة إغلاق الباب

⑥ تم الخروج من موضع عمل OLT

⑦ عملية إغلاق الباب

⑧ الباب على وشك الإغلاق في موضعه~~ اكتمل إغلاقه في موضعه

تضيء إشارة G4 بوضوح قبل إشارة CLT.

تحليل المشكلات الحالية لمفتاح الموضع ثنائي المحور

1. مشكلات الاستخدام في الموقع لمفاتيح الموضع ذات المحورين الضوئيين
تشمل المشكلات في الموقع ما يلي:
(1) لا يتم توصيل المفتاح الكهروضوئي بضفيرة القصر، بل يتم توصيله مباشرة بلوحة الدارة المطبوعة، مما يتسبب في احتراق المفتاح الكهروضوئي، وهذا أمر شائع إلى حد كبير؛
(2) لا يتم توصيل المفتاح الكهروضوئي بضفيرة القصر، بل يتم توصيله مباشرة بلوحة الدارة المطبوعة، مما يتسبب في تلف لوحة آلة الباب (قد يتلف المقاوم أو الصمام الثنائي)؛
(3) يتم توصيل مقاوم ضفيرة القصر بشكل غير صحيح، مما يتسبب في تلف المفتاح الكهروضوئي (ينبغي توصيله بالكابل 1، لكنه وُصل بالخطأ بالكابل 4؛
(4) حاجب المحورين الضوئيين غير صحيح.

2. تأكيد نوع مفتاح الموضع الكهروضوئي

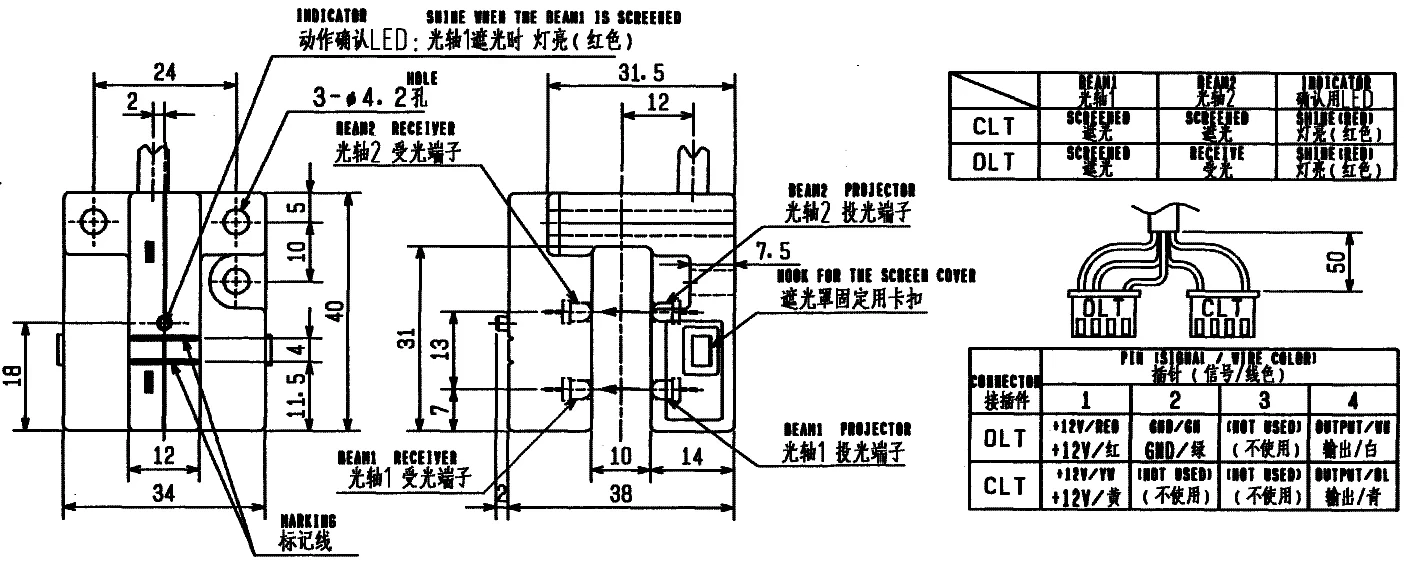

يوضح الشكل 1 أدناه المخطط التخطيطي لمفتاح الموضع ثنائي المحور.

الشكل 1 المخطط التخطيطي لتركيب مفتاح الموضع ثنائي المحور

3. تأكيد حاجب مفتاح الموضع

الجانب الأيسر هو مصد فتح الباب، والجانب الأيمن هو مصد إغلاق الباب

عندما يتحرك باب العربة في اتجاه إغلاق الباب، سيحجب الحاجب على شكل حرف L مقلوب المحور الضوئي 2 أولاً ثم المحور الضوئي 1.
تجدر الإشارة إلى أنه عندما يحجب الحاجب على شكل حرف L مقلوب المحور الضوئي 2، سيضيء مصباح LOLTCLT الموجود على لوحة آلة الباب، لكن مصباح مؤشر الكهروضوئي ثنائي المحور لن يضيء؛ وحتى يحجب الحاجب على شكل حرف L مقلوب كلاً من المحور الضوئي 2 والمحور الضوئي 1، سيضيء مصباح مؤشر مفتاح الموضع ثنائي المحور، وخلال هذه العملية سيظل مصباح LOLTCLT الموجود على لوحة آلة الباب مضاءً دائماً؛ لذلك، ينبغي أن يستند تحديد إغلاق الباب إلى حالة مصباح مؤشر الكهروضوئي ثنائي المحور.
لذلك، بعد استخدام الكهروضوئي ثنائي المحور، ترد تعريفات إشارات فتح الباب وإغلاقه في الجدول 1 أدناه.

الجدول 1 تعريف موضعي فتح الباب وإغلاقه باستخدام الكهروضوئي ثنائي المحور

ملاحظة:
(1) تُستمد إشارة المحور الضوئي 1 من موصل OLT؛
(2) تُستمد إشارة المحور الضوئي 2 من موصل CLT؛
(3) عند إغلاق الباب بالكامل، يضيء مؤشر المحورين الضوئيين لأن المحور الضوئي 1 محجوب. وإذا كان المحور الضوئي 2 فقط محجوباً، فلن يضيء مصباح المؤشر.

4. تأكيد ما إذا كان مفتاح الموضع ثنائي المحور تالفاً
يمكنك استخدام مقياس متعدد لاكتشاف جهد الطرفين 4-3 في موصلي OLT وCLT لتحديد ما إذا كان مفتاح الموضع ثنائي المحور تالفاً. يوضح الجدول 2 أدناه الحالة بالتفصيل.

الجدول 2 وصف الكشف الكهروضوئي ثنائي المحور

ملاحظة:
(1) عند القياس، صِل المسبار الأحمر للمقياس المتعدد بالطرف 4 والمسبار الأسود بالطرف 3؛
(2) يقابل المحور الضوئي 1 موصل OLT؛ ويقابل المحور الضوئي 2 موصل CLT.
